Металлические каркасы для фильтров рукавных

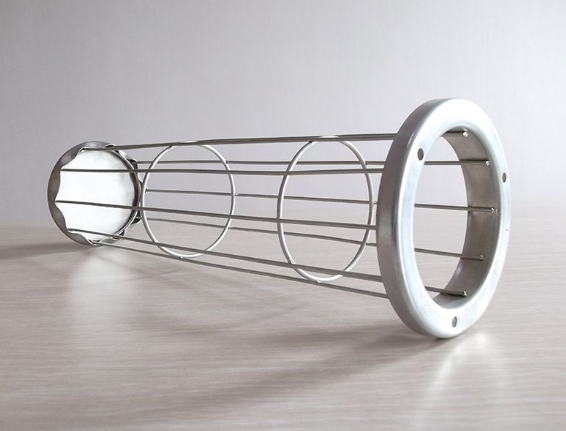

Металлические каркасы для рукавных фильтров (также называемые сетками или корзинами) —

это опорные элементы, которые вставляются внутрь фильтровального рукава для предотвращения его схлопывания под воздействием давления воздуха или газа.



Основное назначение и принцип работы

В процессе фильтрации запыленный воздух проходит через ткань рукава снаружи внутрь. При этом возникает перепад давления, который стремится сжать и смять тканевый рукав. Металлический каркас удерживает форму рукава в расправленном состоянии, обеспечивая постоянную рабочую площадь фильтрации и эффективную регенерацию (очистку) импульсами сжатого воздуха.



Конструктивные особенности

Каркас представляет собой сварную решетчатую конструкцию цилиндрической, овальной или плоской формы, состоящую из следующих элементов:

  • Продольные прутья (вертикальные жилы): Их количество варьируется от 6 до 24 штук в зависимости от диаметра и требуемой жесткости. Чем больше прутьев, тем меньше износ ткани.
  • Поперечные кольца (кольца жесткости): Располагаются по всей длине с определенным шагом (обычно 150–200 мм) для защиты от радиального смятия.
  • Дно (нижний колпачок): Глухое или штампованное основание, привариваемое к нижнему торцу каркаса.
  • Горловина (топ-лок / вентури): Верхняя часть каркаса, которая фиксируется на плите рукавного фильтра. Часто совмещается со встроенным соплом Вентури для оптимизации потока сжатого воздуха при продувке.



Материалы изготовления и покрытия

Выбор материала зависит от химического состава газа, влажности и температуры в системе аспирации:

Материал / Покрытие



 Особенности и применение


Углеродистая сталь Базовый бюджетный вариант для сухих неагрессивных газов низкой температуры.


Оцинкованная сталь Защищена от коррозии, подходит для условий с умеренной влажностью.


Нержавеющая сталь (AISI 304, AISI 316) Для высоких температур, пищевой промышленности и агрессивных сред (кислоты, щелочи).


Порошковое /

Полимерное покрытие

 Наносится на углеродистую сталь для защиты от коррозии и агрессивной химии при средних температурах.



Типы конструкции

  • Цельные каркасы: Стандартные конструкции длиной до 3–4 метров. Easy-to-use, но сложны в транспортировке при большой длине.
  • Составные (секционные) каркасы: Состоят из 2 или более секций, соединяемых между собой замками (байонетными, клипсовыми или резьбовыми). Применяются при длине фильтра более 4-5 метров, а также в условиях ограниченного пространства над фильтровальной плитой.
