Фильтры карманные
 |

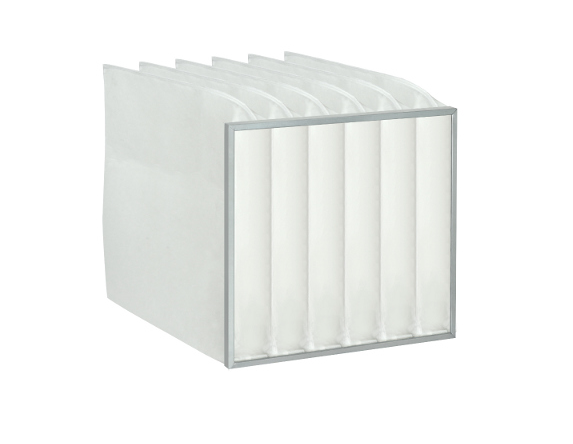

Карманные фильтры —
это самый распространенный тип сменных элементов в системах приточной вентиляции и кондиционирования воздуха, предназначенный для очистки больших объемов воздуха от пыли, пуха, шерсти и других аэрозольных частиц. Свое название они получили благодаря внешнему виду: фильтрующий материал сшит или спаян в виде длинных мешков (карманов), закрепленных на жесткой рамке. |
Конструкция фильтра
Конструкция карманного фильтра оптимизирована для снижения аэродинамического сопротивления при максимальной площади фильтрации:
- Фильтрующая вставка (карманы): Изготавливается из синтетических волокон (полиэстер, полипропилен) или стекловолокна. Карманы термически спаиваются или сшиваются. Внутри карманов устанавливаются специальные ограничители (спицы или сепараторы), которые предотвращают раздувание и слипание карманов между собой, обеспечивая равномерный поток воздуха.
- Рамка (каркас): Удерживает карманы в натянутом состоянии и фиксирует фильтр в посадочном месте вентустановки. Чаще всего изготавливается из оцинкованной стали, реже — из пластика или алюминия. Стандартная толщина рамки составляет 25 мм, но бывают варианты на 20 мм или 48 мм.
- Уплотнитель: На рамку может наноситься вспененный уплотнитель для обеспечения герметичности монтажа и предотвращения проскока неочищенного воздуха.
Классификация по степени очистки
Карманные фильтры делятся на три основные группы в соответствии со стандартами ГОСТ Р ЕН 779 / EN 779 (или новым ISO 16890):
- Грубая очистка (Классы G3, G4 / Coarse):
Назначение: Задержание крупной пыли, пуха, насекомых, крупных спор.
Применение: Первая ступень очистки в простых системах вентиляции или защита более дорогих фильтров тонкой очистки.
- Средняя очистка (Классы M5, M6 / ePM10):
Назначение: Задержание средней и мелкой пыли, цветочной пыльцы, спор грибов.
Применение: Вентиляция жилых и офисных зданий, производственных цехов.
- Тонкая очистка (Классы F7, F8, F9 / ePM5, ePM1):
Назначение: Задержание субмикронных частиц, атмосферной сажи, бактерий, мелкодисперсного дыма.
Применение: Больницы, фармацевтические производства, лаборатории, детские сады, пищевая промышленность.
Основные технические характеристики
При выборе карманного фильтра учитываются следующие параметры:
- Номинальный расход воздуха (m³/u): Объем воздуха, который фильтр способен пропустить через себя за час при оптимальной скорости потока.
- Начальное аэродинамическое сопротивление (Па): Сопротивление чистого фильтра воздушному потоку (обычно от 50 до 120 Па в зависимости от класса).
- Конечное (рекомендуемое) сопротивление (Па): Уровень загрязнения, при котором фильтр необходимо заменить (для G3-G4 — около 250 Па, для F7-F9 — до 450 Па).
- Габаритные размеры (мм): Стандартные размеры соответствуют сечениям воздуховодов (например, 592х592, 287х287, 490х490 и др.).
- Количество карманов и их глубина: Напрямую влияют на площадь фильтрации и срок службы. Стандартная глубина карманов варьируется от 150 до 600 мм (реже до 900 мм).
- Рабочая температура: Большинство стандартных моделей работают при температуре до +70°C… +80°C.
Преимущества использования
- Высокая пылеемкость: За счет развитой поверхности «карманов» фильтр удерживает огромное количество грязи до момента критического падения давления.
- Низкое начальное сопротивление: Форма карманов позволяет воздуху проходить свободно, что снижает нагрузку на вентилятор и экономит электроэнергию.
- Долговечность: Служат значительно дольше плоских или панельных фильтров (в среднем от 3 до 6 месяцев в зависимости от условий эксплуатации).
- Прочность: Современные синтетические материалы не рвутся под давлением воздуха и не подвержены гниению во влажной среде.
Ограничения и особенности эксплуатации
- Одноразовое использование: Карманные фильтры не подлежат очистке пылесосом или промывке водой. Восстановить микроструктуру волокон невозможно, поэтому после выработки ресурса их утилизируют.
- Требование к пространству: Из-за большой глубины карманов (до 60-90 см) требуют наличия протяженной фильтровальной камеры в вентиляционной секции.
